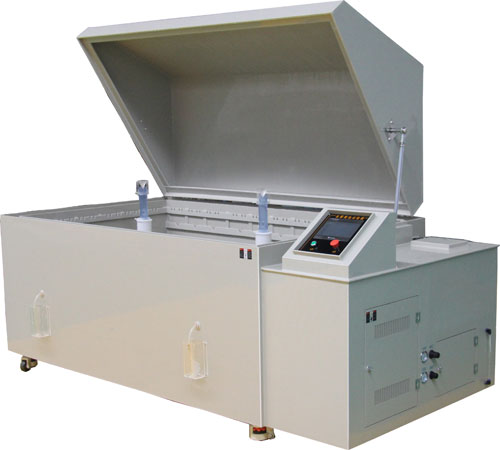

CCT盐雾腐蚀试验箱

产品用途

可程式复合盐雾试验机突破了传统盐雾箱的概念,除具有通常盐雾试验机的功能外,还结合有交变(循环)盐雾试验的功能,循环腐蚀相对于腐蚀速率、结构、形态都非常接近于户外腐蚀,与户外腐蚀有着极好的相关性,并列入常用试验范畴,越来越多的汽车行业的试验都要求进行多步骤的将盐雾、干燥、湿热、霉菌等结合起来循环

产品特点

美工设计

·箱体由耐高温高、强防腐PP板制成,一次压制焊接成型化外壳及内室; 压力空气桶采用SUS#304不锈钢耐高压桶保温效果最佳。

·水箱上盖采用隐藏式附水位观察窗,保温良好且喷雾状态直视。

·试样放置台采用8mm耐温PP板制成, 承重能力强,试验样品架采用平面分度式,可任意调整角度,四面落雾均匀,受雾完全一致,测试结果准确,试验样品放置数量多。

   ·工作室中放置有机PP制成的喷雾塔。塔中装有折装方便的无结晶玻璃喷嘴,该喷嘴具有长期使用不变形,不结晶和喷雾量恒定不变的优点。喷雾量大小、流量可调节。侧腔内装有空气水分过滤器,空气减压过滤器,电磁阀,空气饱和器,盐水自动补给水位过滤器,电器盘。

·本设备配有无油微型空压机,盐雾槽内的温度控制为PID调节控制器,饱和器内温度控制由位式调节控制。

控制系统

·原装进口真彩液晶宽屏,带RS232 和RS485 计算机接口实行人机对话、联机数据传输及远程控制功能,

· :Pt100测试传感器(电容式),

·加热系统为镍铬合金电加热式加热器.

制冷系统

·制冷工作原理:制冷循环均采用逆卡若循环,该循环由两个等温过程和两个绝热过程组成,其过程如下:制冷剂经压缩机绝热压缩到较高的压力,消耗了功使排气温度升高,之后制冷剂经冷凝器等温地和四周介质进行热交换将热量传给四周介质。后制冷剂经截流阀绝热膨胀做功,这时制冷剂温度降低。最后制冷剂通过蒸发器等温地从温度较高的物体吸热,使被冷却物体温度降低。此循环周而复始从而达到降温之目的。

空气供应系统

·一段为大略调整2Kg/cm2,进口空气过滤器附有排水功能

·二段为精密调整1Kg/cm21/4 压力表, 显示精密准确;

喷雾方式系统

·伯努特原理吸取盐水而后雾化,雾化程度均匀,绝无阻塞结晶之现象,可确保测试连续进行。

·喷嘴采用台湾台浮钢化玻璃制成,可调整喷雾量大小及喷出角度。

·喷雾量1~2ml/h可调(ml/80cm2/h标准要求测试16小时求平均量)。计量筒采用内嵌式安装,外形美观整齐,观察方便,减少仪器安装空间。

·连续或周期喷雾任选






技术参数:

型号Model

GYWX-150

GYWX-250

GYWX-750

GYWX-010

GYWX-016

GYWX-020

容积(LVolume

150

250

750

1000

1600

2000



内部尺寸(mm

Interior Dimension

D

450

600

750

850

850

900

W

600

900

1100

1300

1600

2000

H

400

500

600

600

600

600







耐腐蚀试验



1、盐雾饱和温度:35℃

2、饱和器温度范围:37℃

3、盐雾沉降率:12ml(h×80平方厘米)

4、温度偏差:±2℃

5、控温精度:±0.1℃

6、喷雾方式:长期、周期或停止任意设定

7、喷雾特点:气流喷塔,保持盐雾腐蚀试验箱

热风干燥试验



1、温度50~65℃ 温度可自由调节

2、湿度:小于30%



湿热试验



1 湿度:5098

2、温度:室温~65℃

制冷系统



采用欧盟进口全封闭制冷压缩机



温湿度控制



进口液晶彩屏控制,曲线和运行时间;



标准配置



产品使用说明书1份、合格证及质保卡各1



电源电压



AC-220V /AC-380V      50/60HZ

执行标准

Execution Standard

ASTMB117(NSS)/ASTMG85/BS390F4F9/DIN50.907/ISO9227

PROHESION/CCT-1/CCT-IV

GM9540P/B/ASTMB368(CASS)

GB/T2423.17   电子电工产品基本环境试验规程试验Ka:盐雾试验方法 QJ2027-1990   金属镀覆层耐盐雾试验方法 resistance to salt spray resistance

CNS36273885415976698866

JISD-0201H-8502H-8610K-5400Z-2371等标准

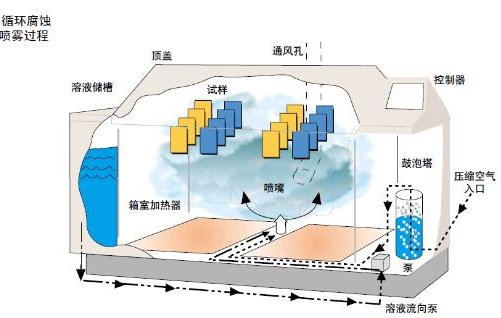

循环腐蚀喷雾过程

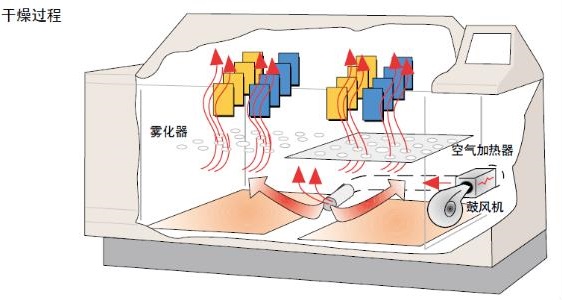

干燥过程

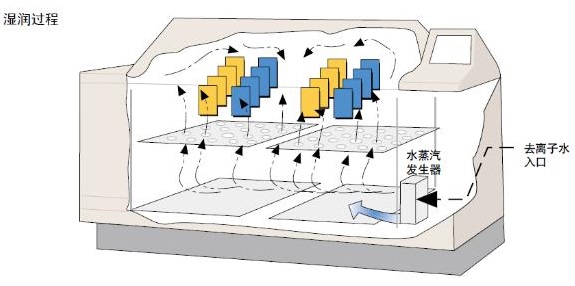

湿润过程

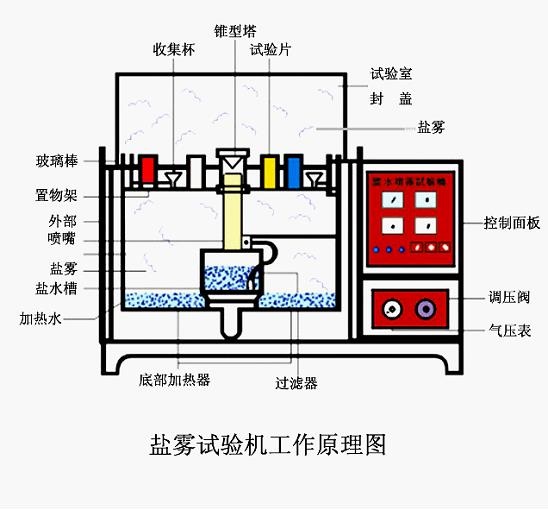

盐雾试验机工作 原理图
